HỘP NỐI (CẦU ĐẤU) KÍN NƯỚC IP68 HIỆU TANGENT
CẦU ĐẤU (HỘP NỐI) CHIA LỘ KÍN NƯỚC IP68

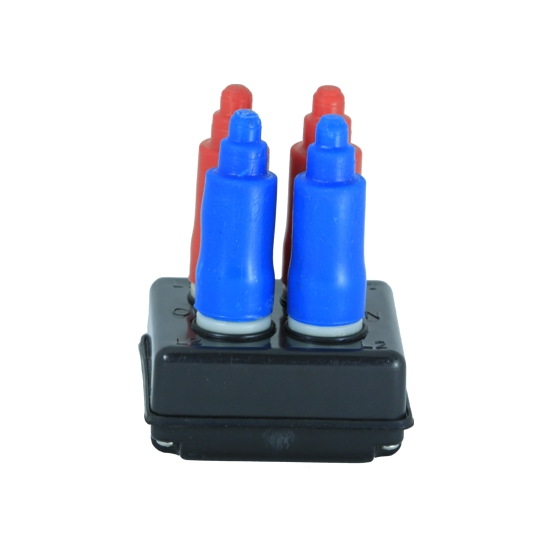

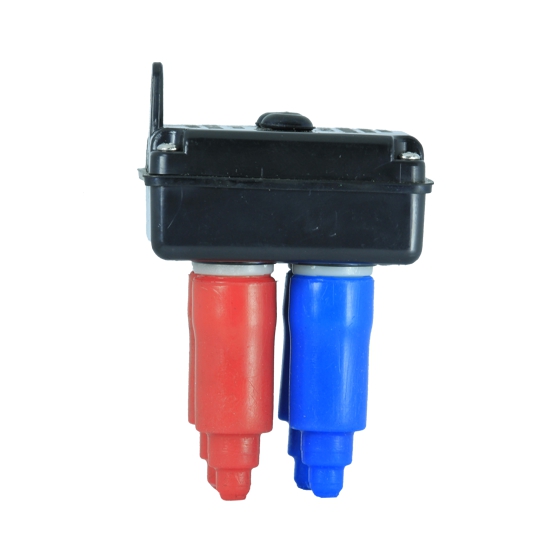

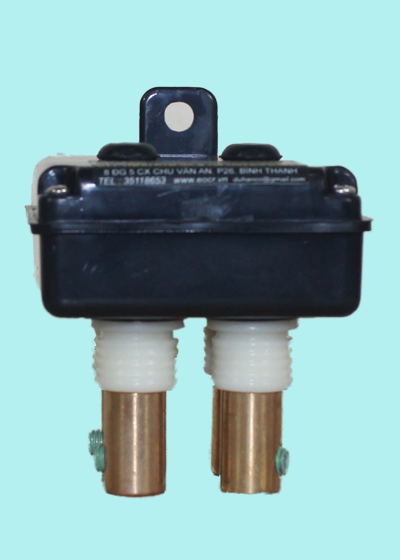

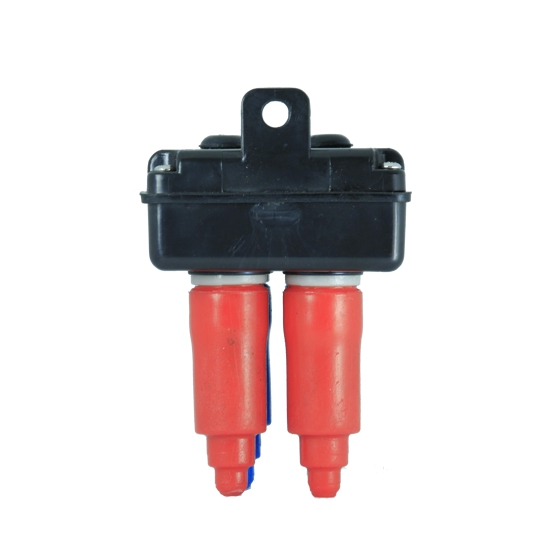

Mã sản phẩm: TANGENT MTC-TR-B1-3
Lượt xem: 6192
Giá: 270.000 VND
Giá trước đây: 520.000đ
Tiết kiệm: 250.000đ
Mô tả:

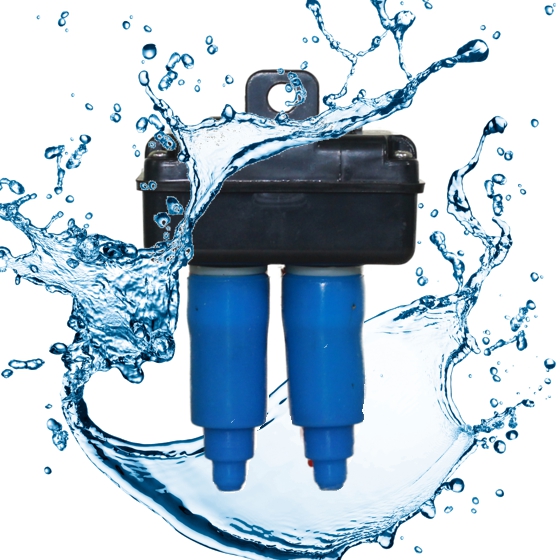

+ Khả năng kín nước chống bụi cực tốt  IP68.

+ Vật liệu cao cấp ABS bền bỉ với môi trường ngoài trời.

+ Kích thước nhỏ gọn, dễ lắp đặt



  • Thông tin sản phẩm
  • Bình luận

Ưu điểm :

+ Khả năng kín nước chống bụi cực tốt  IP68.

+ Vật liệu cao cấp ABS bền bỉ với môi trường ngoài trời.

+ Kích thước nhỏ gọn, dễ lắp đặt

Phạm vi sử dụng :

TANGENT MTC-TR-B1-3 được sử dụng TẠI CÁC TRỤ CHIA LỘ (CHIA TUYẾN - Ở NGÃ 3-4). Khi đó 1 lộ (tuyến dây) đi vào trụ được chia làm 2 - 3 lộ (tuyến dây) đi tới 2-3 các trụ khác nhau (thường gặp ở ngã ba- ngã tư).

Khi đó, ngoài rẽ nhánh dây ra đèn (dây to ra dây nhỏ) người ta còn yêu cầu rẽ nhánh đồng cấp (các nhánh cùng kích thước dây hoặc khác nhau không đáng kể) với dây cáp nguồn tại vị trí chia tuyến (chia lộ).

Trong mạng 4P - 4D tại trụ chia lộ sẽ cần ít nhất 4 bộ TANGENT MTC-TR-B1-3 để rẽ nhánh đồng cấp cáp nguồn ra 2-3 tuyến (lộ) mới và 1 bộ TANGENT MTC-TR-3S để rẽ nhánh ra đèn nhằm đảm bảo toàn hệ thống từ tủ điều khiển tới cuối từng tuyến (lộ) đều kín hoàn toàn (IP68).

  Kích thước cáp nguồn chính   4 ~ 35 mm2
  Dòng lớn nhất (dòng điện liên tục lớn nhất) 65A

 Vật liệu đinh vít (các vị trí có tiếp xúc với   không khí bên ngoài)

Inoc
  Độ bảo vệ toàn bộ (sau thi công) IP 68 ( ngâm dưới 1m nước trong ít nhất 4h)
  Kích thước toàn bộ 60mmx93mmx60mm


Sơ đồ nguyên lý:

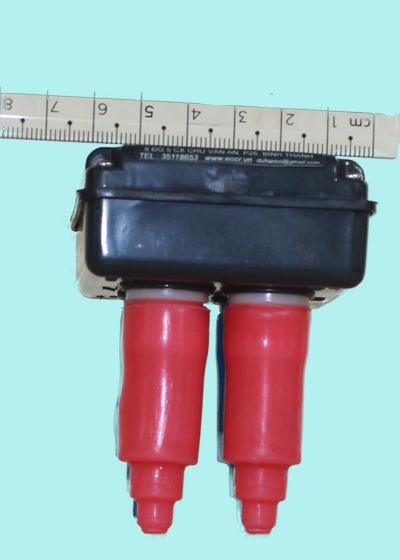

HÌNH DÁNG VÀ KÍCH THƯỚC

Sản phẩm cùng loại

HỘP ĐẤU NỐI AN TOÀN KÍN NƯỚC HIỆU TANGENT - MTC-TR-3SD-E

TANGENT MTC-TR-3SD-E được thiết kế lại để phù hợp hơn với những dự án nhỏ và điều kiện mới như sau :

- Do đèn chuyển sang dùng đèn LED công suất nhỏ nên dây cáp nguồn chính hiếm khi lớn hơn 22mm2.

- Trụ mạ kẽm ngày càng nhỏ gọn với thân trụ nhỏ đòi hỏi sản phẩm có kích thước nhỏ gọn hơn.

- Nhu cầu khác nhau của khách hàng nên trang bị đóng cắt đa dạng hơn và phù hợp thực tế hơn ( ELCB, SB,..).

- Kích thước trụ trang trí nhỏ nên cần thiết bị nhỏ gọn hơn.

- Giảm giá thành sản phẩm để phù hợp với mọi dự án.

- Nhỏ gọn, phù hợp với mọi loại trụ đèn.

- Bỏ bớt các tính năng để giảm giá thành sản phẩm đưa sản phẩm đến với đông đảo thị trường.

TANGENT MTC-TR-3S

+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.

+ Thích hợp cho cáp chính 4-35mm2.

+ Tích hợp sẵn cầu dao chống rò ELCB (RCBO).

+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn.

+ Dây ra đèn được bảo vệ và đóng cắt vởi ELCB.

+ Bao gồm đèn báo nguồn vào ra.

HỘP NỐI AN TOÀN ĐA NĂNG TANGENT MTC-TR-3S-E

Khác với mẫu TANGENT MTC-TR-3S được thiết kế cho nhu cầu các dự án lớn dùng cáp kích thước lớn và yêu cầu cao, TANGENT MTC-TR-3S-E được thiết kế lại để phù hợp hơn với những dự án nhỏ và điều kiện thực tiễn mới như sau :

- Do đèn chuyển sang dùng đèn LED công suất nhỏ nên dây cáp nguồn chính hiếm khi lớn hơn 22mm2.

- Trụ mạ kẽm ngày càng nhỏ gọn với thân trụ nhỏ đòi hỏi sản phẩm có kích thước nhỏ gọn hơn.

- Nhu cầu khác nhau của khách hàng nên trang bị đóng cắt đa dạng hơn và phù hợp thực tế hơn ( ELCB, SB,..).

- Kích thước trụ trang trí nhỏ nên cần thiết bị nhỏ gọn hơn.

- Giảm giá thành sản phẩm để phù hợp với mọi dự án.

Với các yêu cầu trên, TANGENT MTC-TR-3SE đã được ra đời nhằm đáp ứng mọi yêu cầu của khách hàng với đặc tính :

- Nhỏ gọn, phù hợp với mọi loại trụ đèn.

- Bỏ bớt các tính năng để giảm giá thành sản phẩm đưa sản phẩm đến với đông đảo thị trường.



TANGENT MTC-TR-B2

+ Khả năng kín nước chống bụi cực tốt  IP68.

+ Vật liệu cao cấp ABS bền bỉ với môi trường ngoài trời.

+ Kích thước nhỏ gọn, dễ lắp đặt







TANGENT MTC-TR-B1

+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.

+ Thích hợp cho cáp chính 4-35mm2.

+ Dùng đấu nối 1P - 2 đầu dây

TANGENT MTC-TR-3SD

Cầu đấu (hộp nối) rẽ nhánh kín nước dùng cho trụ đèn đôi ( 1 trụ 2 đèn) đóng cắt cùng lúc.

+  Có thể tách rời hay đấu chung các đèn dễ dàng.

+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.

+ Thích hợp cho cáp chính 4-35mm2.

+ Tích hợp sẵn cầu dao chống rò ELCB (RCBO).

+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn.

+ Dây ra đèn được bảo vệ và đóng cắt vởi ELCB.

+ Bao gồm đèn báo nguồn vào ra.

TANGENT MTC-TR-3SDT

Cầu đấu (hộp nối) rẽ nhánh kín nước dùng cho trụ đèn đôi ( 1 trụ 2 đèn) đóng cắt cùng lúc với yêu cầu tiếp đất lập lại.

+  Có thể tách rời hay đấu chung các đèn dễ dàng.

+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.

+ Thích hợp cho cáp chính 4-35mm2.

+ Tích hợp sẵn cầu dao chống rò ELCB (RCBO).

+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn và 1 dây tiếp đất lập lại

+ Dây ra đèn được bảo vệ và đóng cắt vởi ELCB.

+ Bao gồm đèn báo nguồn vào ra.

TANGENT MTC-TR-2S

+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.

+ Thích hợp cho cáp chính 4-35mm2.

+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn.

+ Giải pháp kinh tế nhất khi kết hợp với cầu đấu liên thông kín nước 1 pha Tangent MTC-TR-B1

TANGENT MTC-TR-3ST

+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.

+ Thích hợp cho cáp chính 6-35mm2.

+ Tích hợp sẵn cầu dao chống rò ELCB (RCBO).

+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn + 1 dây nối trung tính với đất.

+ Dây ra đèn được bảo vệ và đóng cắt vởi ELCB.

+ Bao gồm đèn báo nguồn vào ra.

Cầu đấu (hộp nối) chuyên dùng để đấu nối tại cửa trụ đèn chiếu sáng ngoài trời, TANGENT MTC-TR-B1-3 dùng tại trụ chia lộ (ngã 3-4). Một ngõ vào 3, 4 ngõ ra.
