HỘP NỐI (CẦU ĐẤU) KÍN NƯỚC IP68 HIỆU TANGENT
HỘP NỐI (CẦU ĐẤU) RẼ NHÁNH KÍN NƯỚC IP68 có tiếp đất lập lại
Mã sản phẩm: TANGENT MTC-TR-3ST
Lượt xem: 2294
Giá: 970.000 VND
Giá trước đây: 1.500.000đ
Tiết kiệm: 530.000đ
Mô tả:

+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.

+ Thích hợp cho cáp chính 6-35mm2.

+ Tích hợp sẵn cầu dao chống rò ELCB (RCBO).

+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn + 1 dây nối trung tính với đất.

+ Dây ra đèn được bảo vệ và đóng cắt vởi ELCB.

+ Bao gồm đèn báo nguồn vào ra.

  • Thông tin sản phẩm
  • Bình luận

CẦU ĐẤU RẼ NHÁNH KÍN NƯỚC IP68 (có dây nối đất)

TANGENT MTC-TR-3ST

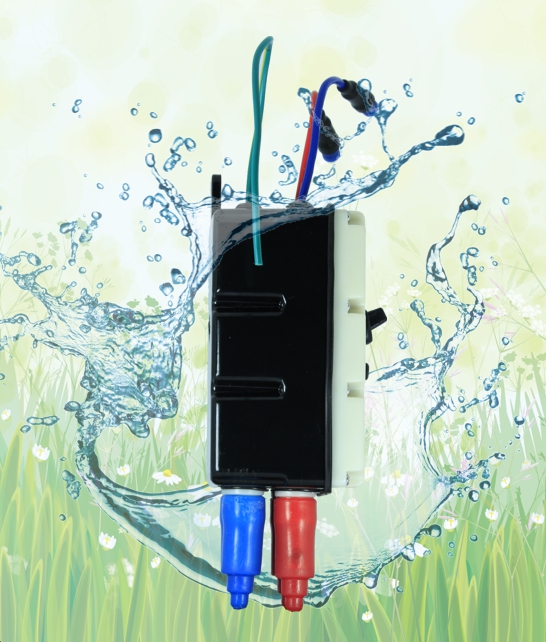

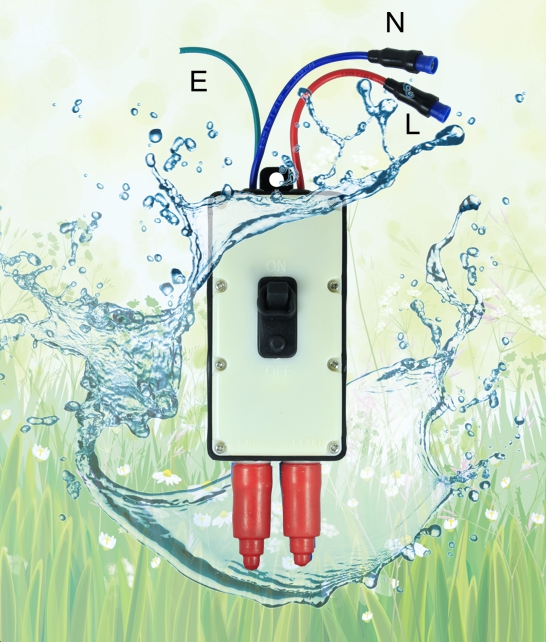

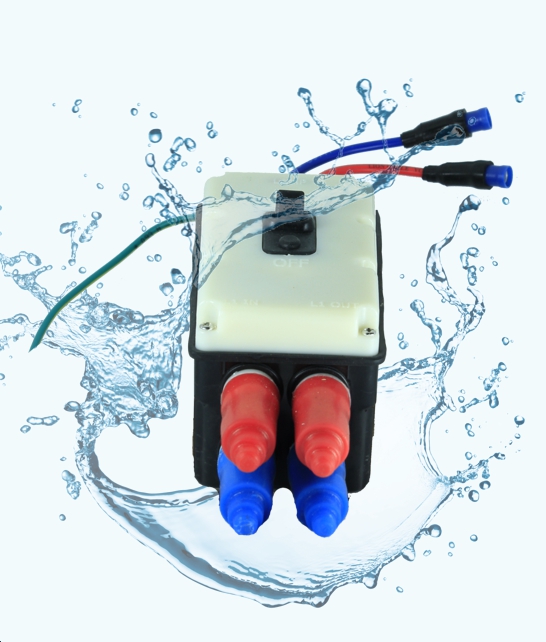

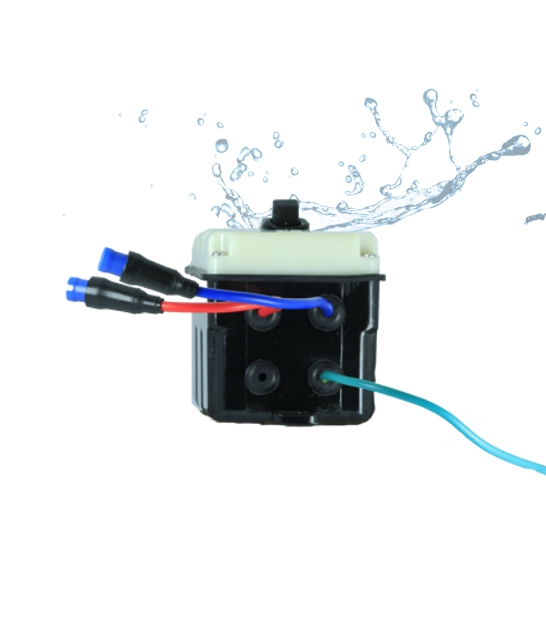

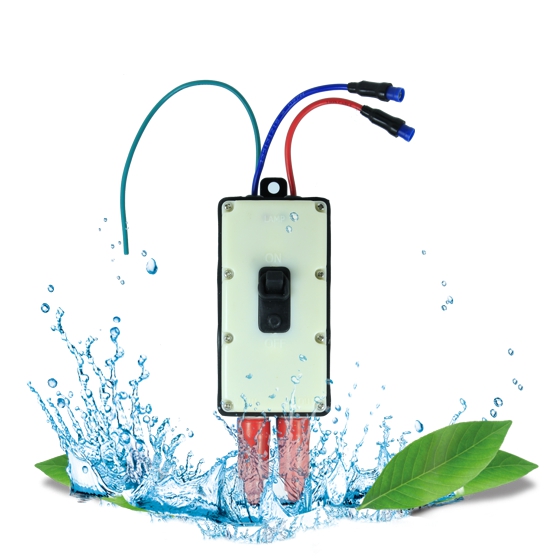

Mô tả : Thiết bị chuyên dùng để đấu nối cho hệ thống chiếu sáng ngoài trời với độ an toàn và tin cậy cao. Thiết bị bao gồm bộ đấu nối bằng đồng thau cho cáp đến 35mm2, cầu dao chống giật RCBO (ELCB) được lắp sẵn bên trong hộp, hai dây ngõ ra với bộ đầu cosse và chụp để nối dây ra đèn + 1 dây nối từ trung tính sẵn sàng cho yêu cầu tiếp đất lập lại. Toàn bộ sản phẩm đều đạt chỉ tiêu IP68 sau đấu nối.

Phạm vi ứng dụng : dùng để đấu nối tại cửa trụ thép thay thế cho các bộ domino và cầu dao chống giật và bảng điện cửa trụ có yêu cầu nối đất lập lại.

Nguyên lý cấu tạo

Hướng dẫn lắp đặt

Ưu điểm :

+ Khả năng kín nước chống bụi cực tốt IP68. Dễ dàng tiếp đất với dây nối đất thiết kế sẵn.

+ Vật liệu cao cấp ABS bền bỉ với môi trường ngoài trời.

+ Đèn báo tiện dụng, Kích thước nhỏ gọn : 60x186x66

+ Mã tương tự : MTC-TR-3SD, MTC-TR-3ST, LTB-200

+ Giá thành hạ, dễ sửa chữa và thay thế linh kiện bên trong.

+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.

+ Thích hợp cho cáp chính 4-35mm2.

+ Bao gồm 1 ELCB(RCBO) bên trong.

Đặc tính ELCB GAIS – sản xuất tại Hàn quốc

Điện áp

220Vac

Dòng điện định mức

6A, 10A

Dòng rò định mức

30mA

Dòng rò tác động nhỏ nhất

>25mA

Dòng rò không tác động

15mA

Thời gian tác động

0.03 giây

Dòng cắt (IC)

2,5KA

Đặc tính cầu đấu chính:

Tiết diện cáp

4 ~ 35mm2

Dòng điện lớn nhất

65A

Vật liệu đinh ốc

Inox 304

Điện áp

220Vac

Kích thước toàn bộ

60mmx186mmx66mm

Sơ đồ đấu dây mạng 1P 2D 220Vac



Sơ đồ đấu dây mạng 3P 4D 380/220Vac
