+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.
+ Thích hợp cho cáp chính 4-35mm2.
+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn.
+ Giải pháp kinh tế nhất khi kết hợp với cầu đấu liên thông kín nước 1 pha Tangent MTC-TR-B1
- Thông tin sản phẩm
- Bình luận

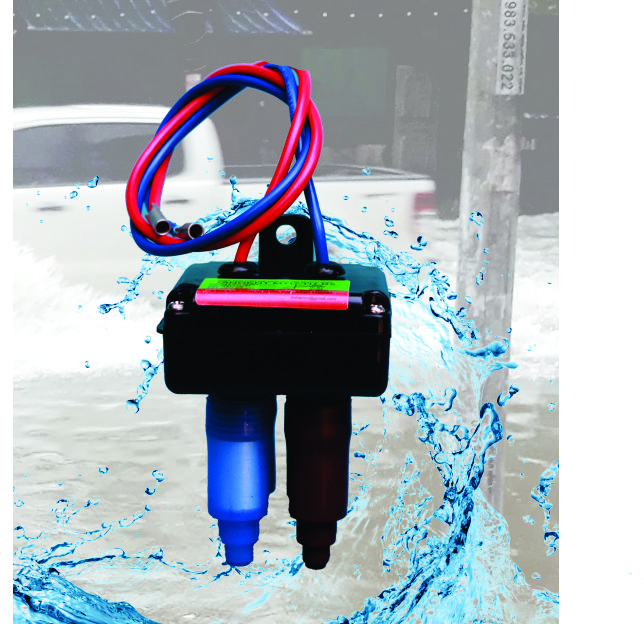

CẦU ĐẤU RẼ NHÁNH KÍN NƯỚC IP68 dạng tiết kiệm
TANGENT MTC-TR-2S
Mô tả : Thiết bị chuyên dùng để đấu nối cho hệ thống chiếu sáng ngoài trời với độ an toàn và tin cậy cao. Thiết bị bao gồm bộ đấu nối bằng đồng thau cho cáp đến 35mm2, hai dây ngõ ra với bộ đầu cosse và chụp để nối dây ra đèn. Toàn bộ sản phẩm đều đạt chỉ tiêu IP68 sau đấu nối.
Phạm vi ứng dụng : dùng để đấu nối tại cửa trụ thép thay thế cho các bộ domino và cầu chì và bảng điện cửa trụ.
Nguyên lý cấu tạo
Hướng dẫn lắp đặt
Ưu điểm :
+ Khả năng kín nước chống bụi cực tốt IP68.
+ Vật liệu cao cấp ABS bền bỉ với môi trường ngoài trời.
+ Kích thước nhỏ gọn : 60x93x60
+ Giá thành hạ, dễ sửa chữa và thay thế linh kiện bên trong.
+ Thích hợp cho cáp chính 6-35mm2.
Đặc tính cầu đấu chính:
Tiết diện cáp |
4 ~ 35mm2 |
Dòng điện lớn nhất |
65A |
Vật liệu đinh ốc |
Inox 304 |
Điện áp |
220Vac |
Kích thước toàn bộ |
60mmx 93mmx60mm |
Sơ đồ đấu dây mạng 1P 2D 220Vac
Sơ đồ đấu dây mạng 3P 4D 380/220Vac
HỘP ĐẤU NỐI AN TOÀN KÍN NƯỚC HIỆU TANGENT - MTC-TR-3SD-E
TANGENT MTC-TR-3SD-E được thiết kế lại để phù hợp hơn với những dự án nhỏ và điều kiện mới như sau :
- Do đèn chuyển sang dùng đèn LED công suất nhỏ nên dây cáp nguồn chính hiếm khi lớn hơn 22mm2.
- Trụ mạ kẽm ngày càng nhỏ gọn với thân trụ nhỏ đòi hỏi sản phẩm có kích thước nhỏ gọn hơn.
- Nhu cầu khác nhau của khách hàng nên trang bị đóng cắt đa dạng hơn và phù hợp thực tế hơn ( ELCB, SB,..).
- Kích thước trụ trang trí nhỏ nên cần thiết bị nhỏ gọn hơn.
- Giảm giá thành sản phẩm để phù hợp với mọi dự án.
- Nhỏ gọn, phù hợp với mọi loại trụ đèn.
- Bỏ bớt các tính năng để giảm giá thành sản phẩm đưa sản phẩm đến với đông đảo thị trường.
TANGENT MTC-TR-3S
+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.
+ Thích hợp cho cáp chính 4-35mm2.
+ Tích hợp sẵn cầu dao chống rò ELCB (RCBO).
+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn.
+ Dây ra đèn được bảo vệ và đóng cắt vởi ELCB.
+ Bao gồm đèn báo nguồn vào ra.
HỘP NỐI AN TOÀN ĐA NĂNG TANGENT MTC-TR-3S-E
Khác với mẫu TANGENT MTC-TR-3S được thiết kế cho nhu cầu các dự án lớn dùng cáp kích thước lớn và yêu cầu cao, TANGENT MTC-TR-3S-E được thiết kế lại để phù hợp hơn với những dự án nhỏ và điều kiện thực tiễn mới như sau :
- Do đèn chuyển sang dùng đèn LED công suất nhỏ nên dây cáp nguồn chính hiếm khi lớn hơn 22mm2.
- Trụ mạ kẽm ngày càng nhỏ gọn với thân trụ nhỏ đòi hỏi sản phẩm có kích thước nhỏ gọn hơn.
- Nhu cầu khác nhau của khách hàng nên trang bị đóng cắt đa dạng hơn và phù hợp thực tế hơn ( ELCB, SB,..).
- Kích thước trụ trang trí nhỏ nên cần thiết bị nhỏ gọn hơn.
- Giảm giá thành sản phẩm để phù hợp với mọi dự án.
Với các yêu cầu trên, TANGENT MTC-TR-3SE đã được ra đời nhằm đáp ứng mọi yêu cầu của khách hàng với đặc tính :
- Nhỏ gọn, phù hợp với mọi loại trụ đèn.
- Bỏ bớt các tính năng để giảm giá thành sản phẩm đưa sản phẩm đến với đông đảo thị trường.
TANGENT MTC-TR-B2
+ Khả năng kín nước chống bụi cực tốt IP68.
+ Vật liệu cao cấp ABS bền bỉ với môi trường ngoài trời.
+ Kích thước nhỏ gọn, dễ lắp đặt
TANGENT MTC-TR-B1
+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.
+ Thích hợp cho cáp chính 4-35mm2.
+ Dùng đấu nối 1P - 2 đầu dây
TANGENT MTC-TR-3SD
+ Cầu đấu (hộp nối) rẽ nhánh kín nước dùng cho trụ đèn đôi ( 1 trụ 2 đèn) đóng cắt cùng lúc.
+ Có thể tách rời hay đấu chung các đèn dễ dàng.
+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.
+ Thích hợp cho cáp chính 4-35mm2.
+ Tích hợp sẵn cầu dao chống rò ELCB (RCBO).
+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn.
+ Dây ra đèn được bảo vệ và đóng cắt vởi ELCB.
+ Bao gồm đèn báo nguồn vào ra.
TANGENT MTC-TR-B1-3
+ Khả năng kín nước chống bụi cực tốt IP68.
+ Vật liệu cao cấp ABS bền bỉ với môi trường ngoài trời.
+ Kích thước nhỏ gọn, dễ lắp đặt
TANGENT MTC-TR-3SDT
+ Cầu đấu (hộp nối) rẽ nhánh kín nước dùng cho trụ đèn đôi ( 1 trụ 2 đèn) đóng cắt cùng lúc với yêu cầu tiếp đất lập lại.
+ Có thể tách rời hay đấu chung các đèn dễ dàng.
+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.
+ Thích hợp cho cáp chính 4-35mm2.
+ Tích hợp sẵn cầu dao chống rò ELCB (RCBO).
+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn và 1 dây tiếp đất lập lại
+ Dây ra đèn được bảo vệ và đóng cắt vởi ELCB.
+ Bao gồm đèn báo nguồn vào ra.
TANGENT MTC-TR-3ST
+ Thiết kế kín nước hoàn chỉnh với hệ số IP68.
+ Thích hợp cho cáp chính 6-35mm2.
+ Tích hợp sẵn cầu dao chống rò ELCB (RCBO).
+ Dùng đấu nối cáp nguồn 1 pha 2 dây với 4 đầu dây và rẽ nhánh dây ra đèn + 1 dây nối trung tính với đất.
+ Dây ra đèn được bảo vệ và đóng cắt vởi ELCB.
+ Bao gồm đèn báo nguồn vào ra.
