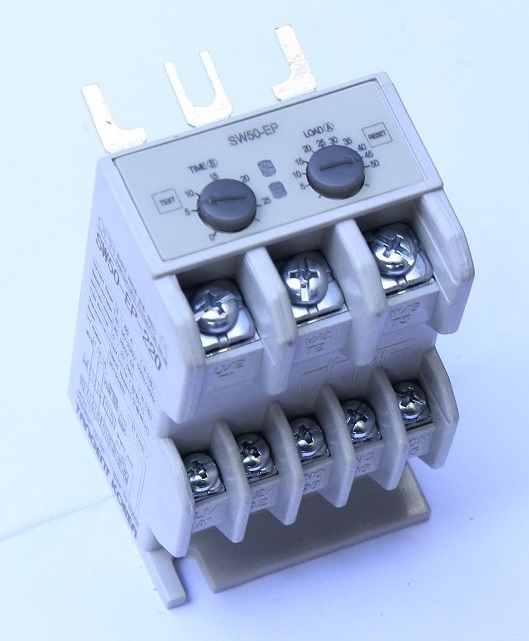

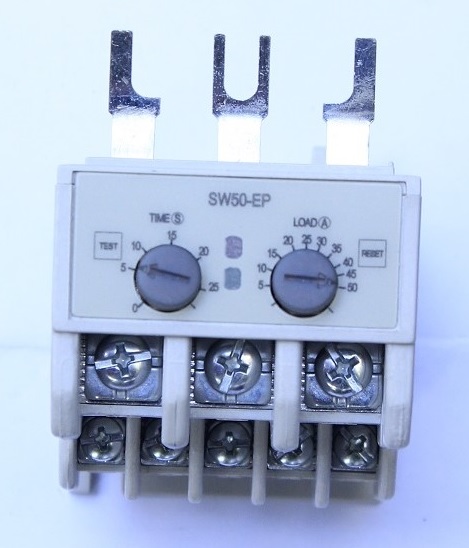

SW-EP (OPR-EP) là mẫu relay điện tử duy nhất được thiết kế bề ngoài giống relay nhiệt (đuôi nhiệt) với khả năng lắp thẳng lên contactor (khởi). SW-EP giúp giảm diện tích lắp đặt, đơn giản hóa quy trình nâng cấp hệ thống từ relay nhiệt sang relay điện tử.
- Thông tin sản phẩm
- Bình luận
OPR-EP : Relay điện tử bảo vệ động cơ
- Thiết kế theo dạng relay nhiệt.
- Đa chức năng.
- Phạm vi chỉnh định rộng (10.1)
- Chức năng đo dòng điện.
- Hiển thị trạng thái hoạt động bằng đèn led.
- Độ nhạy và chính xác cao
- Reset bằng tay ngay tại relay hay bằng điện từ xa.
- Chức năng tự kiểm tra.
- Không bị ảnh hưởng bởi môi trường làm việc.
- Tiết kiệm điện.
- Bộ tiếp điểm độc lập không tiếp điện.
OPR-EP có 3 chứ năng bảo vệ động cơ.
- Quá tải với thời gian tác động chỉnh định tại Time.
- Mất pha với thời gian tác động chỉnh định tại Time.
- Kẹt rotor với thời gian tác động bằng Time
|
Protective Item |
Operating(Trip) Time |
|
Over-current |
TIME(S) |
|
Phase Loss |
TIME(S) |
|
Locked Rotor |
TIME(S) |
Hướng dẫn sử dụng :
+ Time(s) : xác định thời gian cho phép quá tải và cũng là thời gian cho phép khởi động của động cơ, khi động cơ đang hoạt động bình thường nếu xảy ra quá tải mà thời gian quá tải thực nhỏ hơn thông số xác định tại Time(s) thì OPR-EP không tác động.
+ Load : Nút chỉnh định dòng bảo vệ.
+ L1, L2 : cấp nguồn nuôi relay ( 160 – 220Vac).
+ 95-96 : tiếp điểm điều khiển, khi không có nguồn nuôi, 95-96 đóng lại, khi có nguồn nuôi đầy đủ và relay không có sự cố thì 95-96 mở.
+ 95-98 : ngược lại với 95-98.
+ Đấu nối trực tiếp vào contactor.
Có 2 loại EOCR dùng các dòng tải như sau:
+ OPR-EP30 dùng cho dòng từ 3 – 30A.
+ OPR-EP50 dùng cho dòng từ 5 – 50A.
Cài đặt cho OPR-EP
Phương pháp 1 : Cài đặt chủ động .
Sau khi đấu dây theo sơ đồ nguyên lý trên. Load lên maximun, Time(s) lên maximun. Cho động cơ hoạt động ổn định, kiểm tra động cơ phát nhiệt ở phạm vi cho phép, tiến hành cài đặt thông số cho OPR-EP như sau :
- Chỉnh giảm dần nút Load từ vị trí lớn nhất cho tới khi đèn đỏ trên OPR-EP bật sáng. Giá trị đọc được trên vạch hiển thị của nút Load là giá trị dòng điện thực của động cơ đang hoạt động. Chỉnh nút LOAD tăng trở lại cho đến khi đèn đỏ tắt lúc này giá trị dòng bảo vệ trong khoảng 110-120% giá trị dòng điện thực. Tùy theo yêu cầu thực tế có thể chỉnh tăng thêm 5-10% nếu cần thiết.
- Chỉnh Time(s) (thời gian cho phép quá tải) theo tính năng hoạt động và khởi động của động cơ.
Phương pháp 2 : Cài đặt trước.
Chọn các thông số cần thiết rồi chỉnh định trên OPR-EP trước khi khởi động động cơ .
Đấu nối và cài đặt thông số :
Nguyên lý hoạt động :
- Khi cấp nguồn nuôi, OPR-EP tự kiểm tra nếu điện áp đạt thì nó mở tiếp điểm 95-96 đóng 95-98 sẵn sàng cho động cơ hoạt động. (lưu ý : khi không có nguồn nuôi OPR-EP xem đó là sự cố và 95-96 đóng lại, 95-98 mở ra).
- Khởi động động cơ, lúc này dòng điện khởi động rất lớn nhưng OPR-EP không tác động do chưa hết thời gian Time.
Kẹt rotor : Nếu sau thời gian Time(s) mà động cơ chưa khởi động xong thì OPR-EP sẽ tác động bảo vệ và xem đó là kẹt rotor.
- Khi động cơ hoạt động, OPR-EP liên tục đo dòng điện trên 2 dây động lực và tính ra dòng điện pha thứ 3.
Trong trường hợp bị mất pha : dòng điện pha bị mất giảm thấp trong khi đó các pha còn lại tăng cao (chênh lệch quá 60% thì OPR-EP xem đó là mất pha) OPR-EP tác động bảo vệ mất pha sau thời gian Time(s).
Trong trường hơp bị quá tải :Nếu giá trị đo được lớn hơn giá trị đặt tại Load trong khoảng thời gian lớn hơn Time(s) thì relay se tác động bảo vệ.
- Khi tác động bảo vệ, đèn led đỏ trên relay sẽ phát sáng liên tục.
- Khi hoạt động bình thường thì chỉ có đèn xanh phát sáng liên tục.
So sánh OPR-EP với Relay nhiệt :
|
|
OPR-EP |
Relay nhiệt |
|
Chức năng |
- Đa chức năng : quá tải, mất pha, kẹt rotor |
- Chỉ bảo vệ quá tải. |
|
Độ chính xác |
- Rất chính xác và chủ động |
- Kém, bảo vệ thụ động. |
|
Ảnh hưởng môi trường |
- Không |
- Phụ thuộc và nhiệt độ môi trường. Dễ hư hỏng và kém chính xác trong môi trường muối, acid. |
|
Thay thế |
Dễ dàng do không có mối nối động lực |
- Khó khăn nhất là với động cơ lớn hơn 30A. |
|
Dự phòng |
Đơn giản và tiết kiệm do chỉ có 3 model cho tất cả các dòng từ 0-800A |
- Phức tạp, tốn kém và lãng phí. |
|
Độ ổn định |
Cao, do khả năng tự kiểm tra lỗi . |
Thấp do không xác định được tình trạng của thiết bị. |
|
Giá thành |
- Hợp lý và kinh tế |
- thấp với dòng nhỏ và rất cao với dòng điện lớn. |
Mã số đặt hàng : PG OPR EP 30 220V : cho loại từ 3-30A.
PG OPR EP 50 220V : cho loại từ 5-50A.
SAMWHA SW-SS
Relay quá tải mất pha mã SW-SS sản xuất tại Hàn quốc với công nghệ và kỹ thuật từ công ty Samwha EOCR đảm bảo cho sản phẩm chất lượng ổn định và giá thành hạ.
SW-SS tích hợp trong nó 3 chứ năng bảo vệ động cơ với thời gian điều chỉnh độc lập.
- Quá tải với thời gian tác động chỉnh định tại O-time.
- Mất pha với thời gian tác động chỉnh định tại O-time.
- Kẹt rotor với thời gian tác động bằng D-time + O-time
EOCR-SS
 |
EOCR-SS |
Relay quá tải mất pha mã EOCR-SS sản xuất tại Hàn quốc với thương hiệu schneider electric với công nghệ và kỹ thuật từ công ty Samwha EOCR đảm bảo cho sản phẩm chất lượng ổn định. Eocr-ss là mã sản phẩm bán chạy nhất và nổi tiếng nhất của họ relay điện tử.
EOCR-SS khởi tạo tiêu chuẩn mới trong bảo vệ động cơ trên toàn thế giới.
SCHNEIDER EOCR-DS3
|
EOCR-DS3 |
EOCR-DS3 là mã giá rẻ của dòng RELAY ĐA NĂNG EOCR của Schneider có chức năng bảo vệ thứ tự pha và hiển thị lỗi bằng đèn led. EOCR-DS3 là mẫu ưu việt cho các động cơ chỉ được phép quay theo 1 chiều nhất định. Thứ tự pha được định sẵn trong relay, bất cứ sự thay đổi nào của thứ tự pha đều không được phép giúp ngăn ngừa các sự cố nghiêm trọng cho hệ thống sản xuất.
EOCR-SSD
|
EOCR-SSD |
Đa chức năng
EOCR-SSD tích hợp trong nó 3 chứ năng bảo vệ động cơ với thời gian điều chỉnh độc lập.
- Quá tải với thời gian tác động chỉnh định tại O-time.
- Mất pha với thời gian tác động chỉnh định tại O-time.
- Kẹt rotor khi dòng lớn hơn 200% giá trị dòng tải với thời gian tác động bằng D-time + O-time
- Chức năng đồng hồ Ampe 3 Pha digital.
- Lựa chọn nhanh giữa tải 1Pha và 3Pha
- Chuyển đổi từ loại N sang R và ngược lại.
RELAY ĐIỆN TỬ KTS ĐA NĂNG
|
EOCR-i3MS |
Mẫu EOCR-i3MS là mẫu relay đa năng với nhiều tính năng và phạm vi bảo vệ. EOCR-i3MS cung cấp khả năng bảo vệ động cơ điện hoàn hảo và tiện lợi trong việc tìm và khắc phục sự cố.
Màn hình hiển thị thông số dòng điện 3 pha với tính năng lưu trữ thông tin về sự cố gần nhất.
EOCR-I3MS là mẫu cung cấp khả năng đo thời gian hoạt động liên tục của động cơ nhằm hỗ trợ công tác bảo trì.
Với cổng kết nối RS485 , EOCR-I3MS đảm bảo khả năng kết nối mạng quản lý từ giám sát, cài đặt, điều kiển từ xa khi kết hợp với phần mền quản lý miễn phí của Schneider.
Với khả năng phát hiện dòng ngắn mạch EOCR-I3MS cung cấp khả năng bảo vê tuyệt đối cho động cơ điện.
RELAY ĐIỆN TỬ KTS ĐA NĂNG EOCR-3DE
|
EOCR-3DE |
- Nhỏ gọn và sắc nét.
- Đa chức năng.
- Báo sự cố và hướng dẫn bằng màn hình led.
- Phạm vi chỉnh định rộng (10.1)
- Chức năng đo dòng điện.
- Độ nhạy và chính xác cao
- 3 chế độ reset.
- Chức năng tự kiểm tra.
- Không bị ảnh hưởng bởi môi trường làm việc.
- Tiết kiệm điện. Bộ tiếp điểm độc lập không tiếp điện
EOCR-FDE
 |
EOCR-FDE |
EOCR-FDE là loại relay đa chức năng có màn hình hiển thị rời để lắp lên mặt tủ điện.
EOCR-FDE thiết kế đặc biệt để đáp ứng các yêu cầu cao nhất của bảo vệ động cơ.
EOCR-FDE cung cấp khả năng khống chế hầu như tất cả các thông số về dòng điện của động cơ nhằm đảm bảo động cơ hoạt động an toàn và hiệu quả.
EOCR-FDM2
|
EOCR-3DE |
Đa chức năng
EOCR-FDM2 thiết kế đặc biệt để đáp ứng các yêu cầu cao nhất của bảo vệ động cơ.
EOCR-FDM2 cung cấp khả năng khống chế hầu như tất cả các thông số về dòng điện của động cơ nhằm đảm bảo động cơ hoạt động an toàn và hiệu quả.
EOCR-FDM2 có chức tương tự như EOCR-3DE nhưng được trang bị thêm các bộ timer định thời bao gồm :
- Thời gian hoạt động liên tục của relay.
- Thời gian hoạt động liên tục của động cơ.
- Tổng thời gian hoạt động của động cơ …
Giúp dễ dàng quản lý và bảo trì động cơ điện.
EOCR-IFMS
|
EOCR-iFMS |
Mẫu EOCR-iFMS là mẫu relay đa năng với nhiều tính năng và phạm vi bảo vệ. EOCR-iFMS cung cấp khả năng bảo vệ động cơ điện hoàn hảo và tiện lợi trong việc tìm và khắc phục sự cố.
Màn hình hiển thị thông số dòng điện 3 pha với tính năng lưu trữ thông tin về sự cố gần nhất.
EOCR-IFMS là mẫu cung cấp khả năng đo thời gian hoạt động liên tục của động cơ nhằm hỗ trợ công tác bảo trì.
Với cổng kết nối RS485 , EOCR-IFMS đảm bảo khả năng kết nối mạng quản lý từ giám sát, cài đặt, điều kiển từ xa khi kết hợp với phần mền quản lý miễn phí của Schneider.
Với khả năng phát hiện dòng ngắn mạch EOCR-IFMS cung cấp khả năng bảo vê tuyệt đối cho động cơ điện.
SAMWHA DSP AOL
+ Độ bảo mật cao với hệ thống kiểm soát truy cập bằng mật khẩu.
+ Kích thước nhỏ gọn và đa chức năng.
- Chức năng bảo vệ : quá dòng, thấp dòng, mất pha, đảo pha, kẹt rotor, stall rotor, mất cân pha, dòng rò.
- Chức năng hiển thị : dòng 3 pha/ dòng rò/ tỉ lệ dòng tải.
SAMWHA DSP AOM
+ Độ bảo mật cao với hệ thống kiểm soát truy cập bằng mật khẩu.
+ Màn hình hiển thị rời dễ dàng lắp trên mặt tủ điện.
+ Kích thước nhỏ gọn và đa chức năng.
- Chức năng bảo vệ : quá dòng, thấp dòng, mất pha, đảo pha, kẹt rotor, stall rotor, mất cân pha, dòng rò.
- Chức năng hiển thị : dòng 3 pha/ dòng rò/ tỉ lệ dòng tải.
