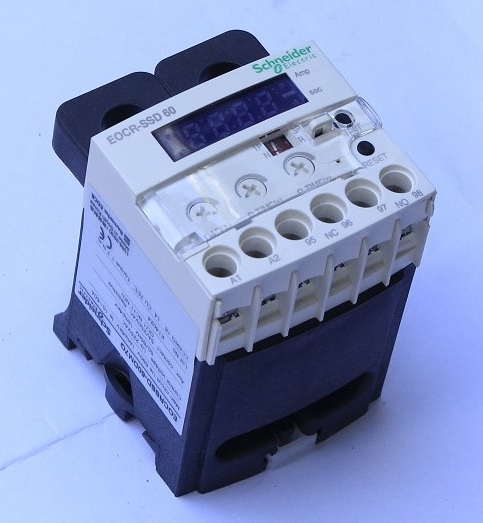

EOCR-SSD |
Đa chức năng
EOCR-SSD tích hợp trong nó 3 chứ năng bảo vệ động cơ với thời gian điều chỉnh độc lập.
- Quá tải với thời gian tác động chỉnh định tại O-time.
- Mất pha với thời gian tác động chỉnh định tại O-time.
- Kẹt rotor khi dòng lớn hơn 200% giá trị dòng tải với thời gian tác động bằng D-time + O-time
- Chức năng đồng hồ Ampe 3 Pha digital.
- Lựa chọn nhanh giữa tải 1Pha và 3Pha
- Chuyển đổi từ loại N sang R và ngược lại.
- Thông tin sản phẩm
- Bình luận
Hướng dẫn sử dụng :
+ D-time: xác định thời gian khởi động của động cơ, trong thời gian này EOCR-SSD không tác động.
+ O-time: xác định thời gian cho phép quá tải, khi động cơ đang hoạt động bình thường nếu xảy ra quá tải mà thời gian quá tải thực nhỏ hơn thông số xác định tại O-time thì EOCR-SSD không tác động.
+ Load: Nút chỉnh định dòng bảo vệ.
+ A1, A2 : cấp nguồn nuôi relay ( 160 – 440Vac).
+ 95-96 : tiếp điểm điều khiển, khi không có nguồn nuôi, 95-96 đóng lại, khi có nguồn nuôi đầy đủ và relay không có sự cố thì 95-96 mở.
+ 95-98 : ngược lại với 95-98.
+ 2 CT màu đen trên EOCR dùng để xỏ 2 đây động lực nối với động cơ. Lưu ý : chỉ luồn theo chiều từ trên xuống dưới. (hình vẽ)
Có 3 loại EOCR dùng cho tất cả các dòng tải như sau:
+ EOCR-SSD-60N dùng cho dòng từ 6 – 60A.
+ EOCR-SSD-30N dùng cho dòng từ 3 – 30A.
+ EOCR-SSD-05N dùng cho từ 0.5 – 5A và cho các dòng tải khác.
Cách dùng EOCR-SSD-05N cho mọi loại dòng tải :
- Với dòng tải nhỏ hơn 0.5A : quấn thêm vài vòng dây quanh CT của EOCR số vòng quấn tỉ lệ với giá trị cần bảo vệ. (xem hình dưới)
VD : 2 vòng , phạm vi bảo vệ của EOCR-SSD-05N là : 0.25 – 2.5A (hình vẽ)
5 vòng , phạm vi bảo vệ của EOCR-SSD-05N là : 0.1 – 1A.
- Với dòng tải lớn hơn 60A : Sử dụng thêm các CT phụ để nâng phạm vi bảo vệ của EOCR-SSD
VD : CT 100/5 : phạm vi bảo vệ của EOCR-SSD-05N là : 10 – 100A.
CT 200/5 : phạm vi bảo vệ của EOCR-SSD-05N là : 20 – 200A.
……………….
CT 800/5 : phạm vi bảo vệ của EOCR-SSD-05N là : 80 – 800A.
Đấu nối EOCR-SSD với CT phụ : (xem hình trên) lấy 1 đầu ra của CT phụ luồn qua CT của EOCR rồi đấu vào đầu còn lại cua CT phụ.
Cài đặt cho EOCR-SSD
Sau khi đấu dây theo sơ đồ nguyên lý trên. Chỉnh D-time lên 10 giây, Load lên maximun, O-time lên maximun. Cho động cơ hoạt động ổn định, động cơ phát nhiệt ở phạm vi cho phép, tiến hành cài đặt thông số cho EOCR-SSD như sau.
Đọc thông số dòng điện hiển thị trên relay, ghi nhớ giá trị.
Tắt máy, chỉnh LOAD lên bằng 110% ~ 120% giá trị vừa đọc.
- Chỉnh D-time theo yêu cầu thực tế và phương pháp khởi động của động cơ sao cho D-time luôn lớn hơn thời gian cần thiết để động cơ khởi động.
- Chỉnh O-time (thời gian cho phép quá tải) theo yêu cầu thực tế.
Nguyên lý hoạt động :
- Khi cấp nguồn nuôi, EOCR-SSD tự kiểm tra nếu điện áp đạt thì nó mở tiếp điểm 95-96 đóng 95-98 sẵn sàng cho động cơ hoạt động. (lưu ý : khi không có nguồn nuôi EOCR-SSD xem đó là sự cố và 95-96 đóng lại, 95-98 mở ra) nếu chọn loại N.
- Khởi động động cơ, lúc này dòng điện khởi động rất lớn nhưng EOCR-SSD không tác động do chưa hết thời gian D-time.
Kẹt rotor : Nếu sau thời gian D-Time + O-time mà động cơ chưa khởi động xong thì EOCR-SSD sẽ tác động bảo vệ và xem đó là kẹt rotor.
- Khi động cơ hoạt động, EOCR-SSD liên tục đo dòng điện trên 2 dây động lực.
Trong trường hợp bị mất pha : dòng điện pha bị mất giảm thấp trong khi đó các pha còn lại tăng cao (chênh lệch quá 60% thì EOCR-SSD xem đó là mất pha) EOCR-SSD tác động bảo vệ mất pha sau thời gian O-Time
Trong trường hơp bị quá tải : Nếu giá trị đo được lớn hơn giá trị đặt tại Load trong khoảng thời gian lớn hơn O-Time thì relay sẽ tác động bảo vệ.
EOCR-SS
|
EOCR-SS |
Relay quá tải mất pha mã EOCR-SS sản xuất tại Hàn quốc với thương hiệu schneider electric với công nghệ và kỹ thuật từ công ty Samwha EOCR đảm bảo cho sản phẩm chất lượng ổn định. Eocr-ss là mã sản phẩm bán chạy nhất và nổi tiếng nhất của họ relay điện tử.
EOCR-SS khởi tạo tiêu chuẩn mới trong bảo vệ động cơ trên toàn thế giới.
SCHNEIDER EOCR-DS3
|
EOCR-DS3 |
EOCR-DS3 là mã giá rẻ của dòng RELAY ĐA NĂNG EOCR của Schneider có chức năng bảo vệ thứ tự pha và hiển thị lỗi bằng đèn led. EOCR-DS3 là mẫu ưu việt cho các động cơ chỉ được phép quay theo 1 chiều nhất định. Thứ tự pha được định sẵn trong relay, bất cứ sự thay đổi nào của thứ tự pha đều không được phép giúp ngăn ngừa các sự cố nghiêm trọng cho hệ thống sản xuất.
RELAY ĐIỆN TỬ KTS ĐA NĂNG
|
EOCR-i3MS |
Mẫu EOCR-i3MS là mẫu relay đa năng với nhiều tính năng và phạm vi bảo vệ. EOCR-i3MS cung cấp khả năng bảo vệ động cơ điện hoàn hảo và tiện lợi trong việc tìm và khắc phục sự cố.
Màn hình hiển thị thông số dòng điện 3 pha với tính năng lưu trữ thông tin về sự cố gần nhất.
EOCR-I3MS là mẫu cung cấp khả năng đo thời gian hoạt động liên tục của động cơ nhằm hỗ trợ công tác bảo trì.
Với cổng kết nối RS485 , EOCR-I3MS đảm bảo khả năng kết nối mạng quản lý từ giám sát, cài đặt, điều kiển từ xa khi kết hợp với phần mền quản lý miễn phí của Schneider.
Với khả năng phát hiện dòng ngắn mạch EOCR-I3MS cung cấp khả năng bảo vê tuyệt đối cho động cơ điện.
RELAY ĐIỆN TỬ KTS ĐA NĂNG EOCR-3DE
|
EOCR-3DE |
- Nhỏ gọn và sắc nét.
- Đa chức năng.
- Báo sự cố và hướng dẫn bằng màn hình led.
- Phạm vi chỉnh định rộng (10.1)
- Chức năng đo dòng điện.
- Độ nhạy và chính xác cao
- 3 chế độ reset.
- Chức năng tự kiểm tra.
- Không bị ảnh hưởng bởi môi trường làm việc.
- Tiết kiệm điện. Bộ tiếp điểm độc lập không tiếp điện
EOCR-FDE
 |
EOCR-FDE |
EOCR-FDE là loại relay đa chức năng có màn hình hiển thị rời để lắp lên mặt tủ điện.
EOCR-FDE thiết kế đặc biệt để đáp ứng các yêu cầu cao nhất của bảo vệ động cơ.
EOCR-FDE cung cấp khả năng khống chế hầu như tất cả các thông số về dòng điện của động cơ nhằm đảm bảo động cơ hoạt động an toàn và hiệu quả.
EOCR-FDM2
|
EOCR-3DE |
Đa chức năng
EOCR-FDM2 thiết kế đặc biệt để đáp ứng các yêu cầu cao nhất của bảo vệ động cơ.
EOCR-FDM2 cung cấp khả năng khống chế hầu như tất cả các thông số về dòng điện của động cơ nhằm đảm bảo động cơ hoạt động an toàn và hiệu quả.
EOCR-FDM2 có chức tương tự như EOCR-3DE nhưng được trang bị thêm các bộ timer định thời bao gồm :
- Thời gian hoạt động liên tục của relay.
- Thời gian hoạt động liên tục của động cơ.
- Tổng thời gian hoạt động của động cơ …
Giúp dễ dàng quản lý và bảo trì động cơ điện.
EOCR-IFMS
|
EOCR-iFMS |
Mẫu EOCR-iFMS là mẫu relay đa năng với nhiều tính năng và phạm vi bảo vệ. EOCR-iFMS cung cấp khả năng bảo vệ động cơ điện hoàn hảo và tiện lợi trong việc tìm và khắc phục sự cố.
Màn hình hiển thị thông số dòng điện 3 pha với tính năng lưu trữ thông tin về sự cố gần nhất.
EOCR-IFMS là mẫu cung cấp khả năng đo thời gian hoạt động liên tục của động cơ nhằm hỗ trợ công tác bảo trì.
Với cổng kết nối RS485 , EOCR-IFMS đảm bảo khả năng kết nối mạng quản lý từ giám sát, cài đặt, điều kiển từ xa khi kết hợp với phần mền quản lý miễn phí của Schneider.
Với khả năng phát hiện dòng ngắn mạch EOCR-IFMS cung cấp khả năng bảo vê tuyệt đối cho động cơ điện.
