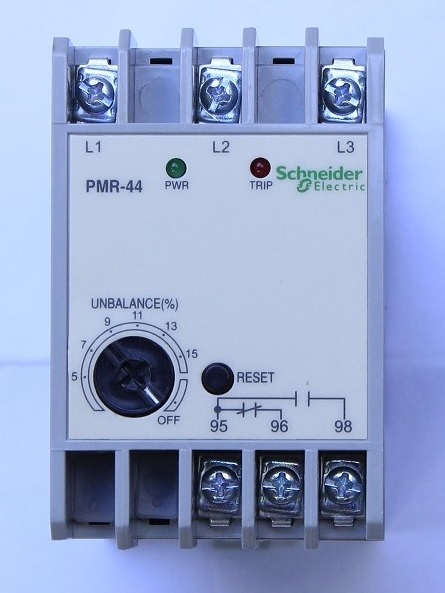

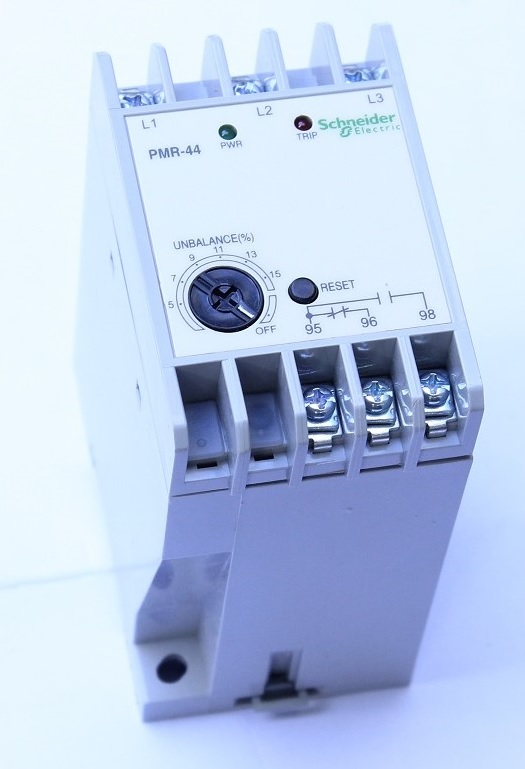

Relay giám sát pha PMR-44
Mã sản phẩm: PMR-44
Lượt xem: 7590
Giá: Liên hệ
Mô tả:

 PMR-44



Relay giám sát pha PMR-44 giám sát pha theo điện áp và độ lệch pha, do vậy PMR-44 phát hiện hầu hết các trường hợp mất pha mà các loại khác không phát hiện được.

  • Thông tin sản phẩm
  • Bình luận
  • Thiết kế tinh xảo và đẹp mắt.
  • Đa chức năng.
  • Hiển thị trạng thái hoạt động bằng đèn led.
  • Độ nhạy và chính xác cao
  • Reset bằng tay ngay tại relay hay bằng điện từ xa.
  • Chức năng tự kiểm tra.
  • Không bị ảnh hưởng bởi môi trường làm việc.
  • Tiết kiệm điện.
  • Bộ tiếp điểm độc lập không tiếp điện.

Hướng dẫn xử lý sự cố bằng đèn led.

Đa chức năng

PMR-440 tích hợp trong nó các chức năng bảo vệ pha :

  • Mất pha ( mất điện áp tại pha đo)
  • Hiển thị thứ tự pha,
  • Đảo Pha.
  • Mất cân pha.

Hướng dẫn sử dụng :

+ Hiển thị thứ tự pha : dùng PMR-440 như 1 đồng hồ đo thứ tự pha như sau: Cấp nguồn 3 pha vào PMR-440 nếu đèn xanh sáng thì thứ tự pha là R S T như chỉ thị trên relay. Nếu đèn đỏ sáng tức là thứ tự pha bị sai;

+ Mất pha : Cấp nguồn 3 pha vào PMR-440, thay đổi thứ tự pha cho đến khi đèn xanh sáng. Lúc này PMR-440 đã ở trạng thái làm việc.  Tiếp điểm 95-98 đóng lại, 95-98 mở.

Pha R : khi mất pha R, PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ chớp 1 lần.

Pha S : khi mất pha S, PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ chớp 2 lần.

Pha T : khi mất pha T, PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ chớp 3 lần.

+ Mất Cân pha : Chỉnh nút Unbalance lên mức cần bảo vệ từ 2-15%. Nếu điện áp các pha lệch lớn hơn giá trị cài đặt thì PMR-440 tác động bảo vệ, 95-98 mở, 95-96 đóng. Đèn led đỏ sáng liên tục báo mất cân pha. Để tắt chức năng mất cân pha chỉnh nút Unbalance về vị trí OFF.

Nguyên tắc hoạt động

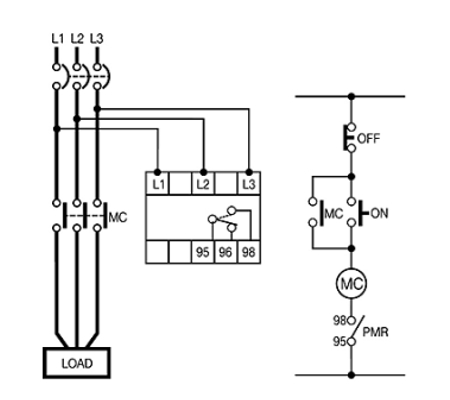

  • Khi cấp nguồn 3 pha vào PMR-440 tự kiểm tra nếu thứ tự pha đúng thì 95-96 mở ra và đóng 95-98 sẵn sàng cho hệ thống làm việc.(lưu ý : PMR-440 phải được cấp điện trước khi đóng mở thiết bị mà nó điều khiển)
  • Khi sảy ra sự cố mất pha, đảo pha, mất cân pha, tiếp điểm 95-96 đóng lại, tiếp điểm 95-98 mở ra.

Thông số kỹ thuật :

Voltage range

Điện áp làm việc

22 type ( loại 22).

3P 3D 160 ~ 300Vac, 50/60Hz

44 type ( loại 44).

3P 3D 340 ~ 440Vac, 50/60Hz

Kiểu Reset

Reset bằng tay, bằng nguồn hay tự động sau 5 giây ( Manual/ electric reset/ Auto reset 5 sec)

Hiển thị

Bằng 2 đèn led và tín hiệu chớp tắt.

Kiểu tiếp điểm

5A/250Vac, 5A/30Vac resistive

1– SPDT (1NC/1NO)

Trạng thái tiếp điểm

Có nguồn cấp cho relay thì NO thành NC

N type

Điện trở cách điện

Giữa mạch điện và vỏ

100MW với Megomet  500Vdc

Điện áp cách điện

Giữa mạch điện và vỏ

2KV, 50/60Hz trong 1 phút

Giữa tiếp điểm

1.0KV, 50/60Hz trong 1 phút

Giữa các điểm trên mạch

2KV, 50/60Hz trong 1 phút

Môi trường

Nhiệt độ

Khi cất trong kho

-30 ~ 80oC

Khi lắp đặt

-20 ~ 60oC

Độ ẩm

(30-80% RH, không đọng nước)

Điện năng tiêu thụ

Nhỏ hơn 0.5W

Lắp đặt

Din rail 35 mm hay bắt bulon

Trọng lượng

210g

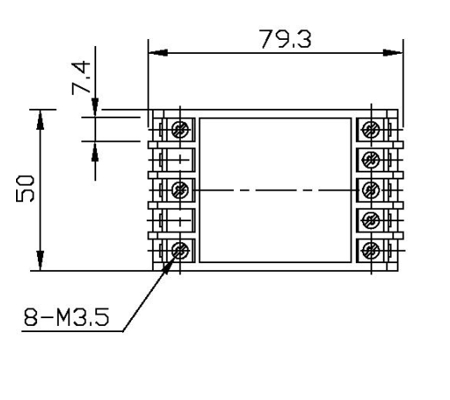

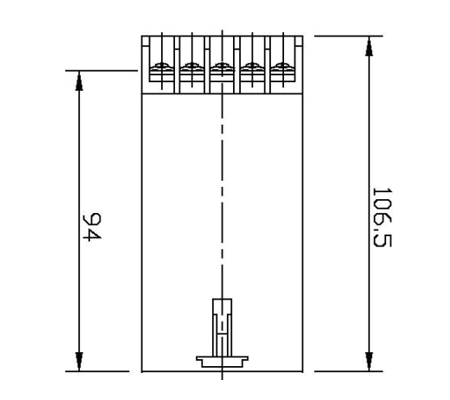

KÍCH THƯỚC VÀ LẮP ĐẶT

Khoảng cách tối thiểu khi làm việc của relay đối với các thiết bị xung quanh là

+ 9mm với nhiệt độ làm việc < 45oC.

+ 9 ~ 40mm với nhiệt độ làm việc 40oC ~ 60 oC.

+ 40 mm với nhiệt độ làm việc > 60 oC.



ĐÈN BÁO và HƯỚNG DẪN SỬ LÝ SỰ CỐ.

Căn cứ vào độ chớp tắt của 2 đèn mà phân biệt các sự cố theo bảng sau :

Điều kiện làm việc

Đèn led xanh

Đèn led đỏ

Bình thường

ON

OFF

Mất cân pha

ON

ON

Trip



Mất Pha

L1 – R

OFF

Chớp 1 lần

L2 – S

OFF

Chớp 2 lần

L3 – T

OFF

Chớp 3 lần

Đảo pha

Chớp luân phiên 2 đèn xanh đỏ
